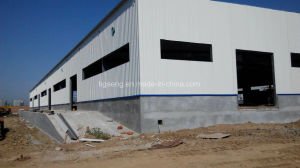

Grand atelier de structure métallique de mesure avec la grue









Normes de terrain communal de modèle



" Code en acier de modèle " (GB50017-2003)

" Spécifications techniques formées à froid de structure métallique " (GB50018-2002)

" Acceptation de qualité de construction d'acier " (GB50205-2001)

" Spécification technique pour la structure métallique soudée " (JGJ81-2002, J218-2002)

" Spécification technique pour les structures métalliques des édifices hauts " (JGJ99-98)



Composant et caractéristiques de la construction

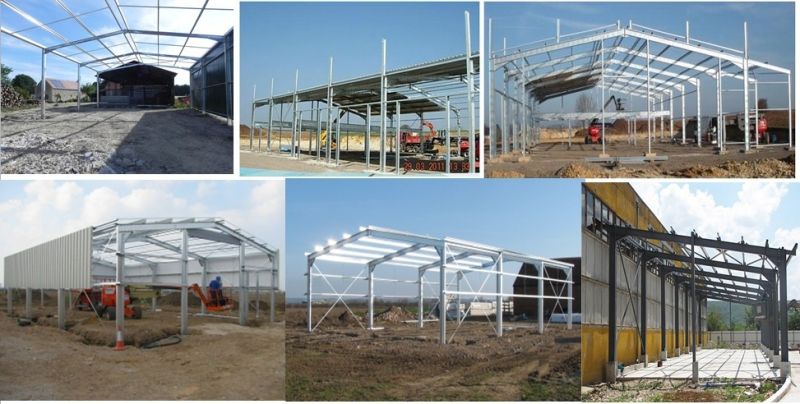

Le bâti principal (des fléaux et des faisceaux) est fait d'acier de section de H, la pente en acier est Q235 ou Q345

Le réseau de construction d'enveloppement est fait en purlin froid de C-type de forme

Le mur et le toit sont faits de panneau de couleur ou panneaux "sandwich" en acier

Les portes et les guichets peuvent être conçus n'importe où au procès à différentes demandes, et peuvent glissant le type ou enrouler le type

La ventilation a pu être par le guichet ou le déflecteur

La zone légère de transfert a pu être ajoutée sur le mur ou le toit avec le panneau matériel en verre de soleil



Méthode de connexion

Les fléaux sont branchés à la base par le boulon d'anchrage pré-encastrant

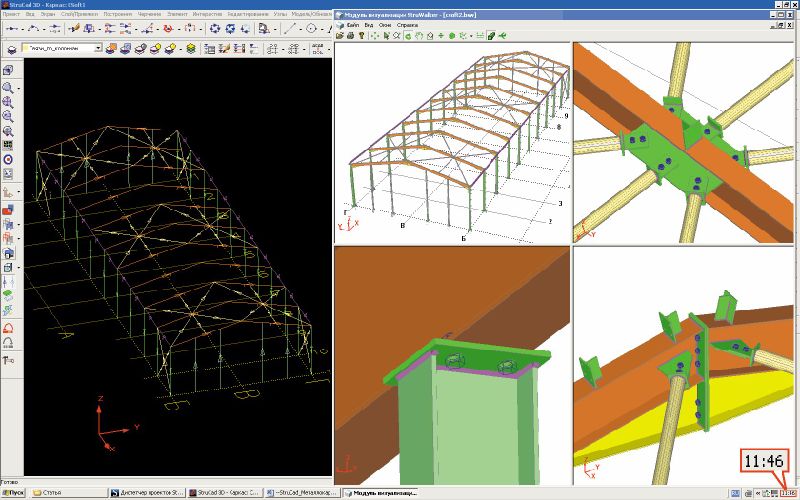

Les faisceaux et les fléaux, des faisceaux et les faisceaux sont branchés aux boulons de forte intensité



Avantage de construction



A pu être conçu selon l'état différent de but et d'environnement

L'envergure de longue vie, a pu être plus de 50 ans

Rapide et facile installer le travail et l'amical plus économique

A pu être déménagé et réutilisé

Résistance intense séismique et de vent



 Application

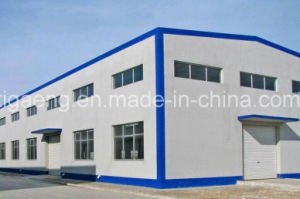

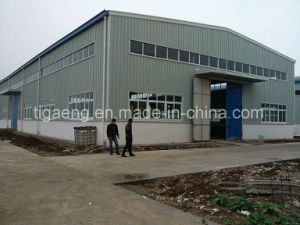

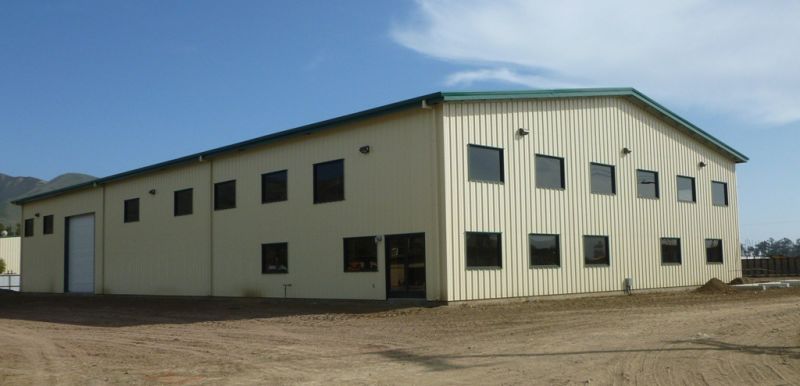

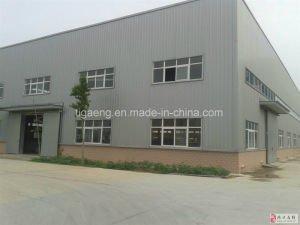

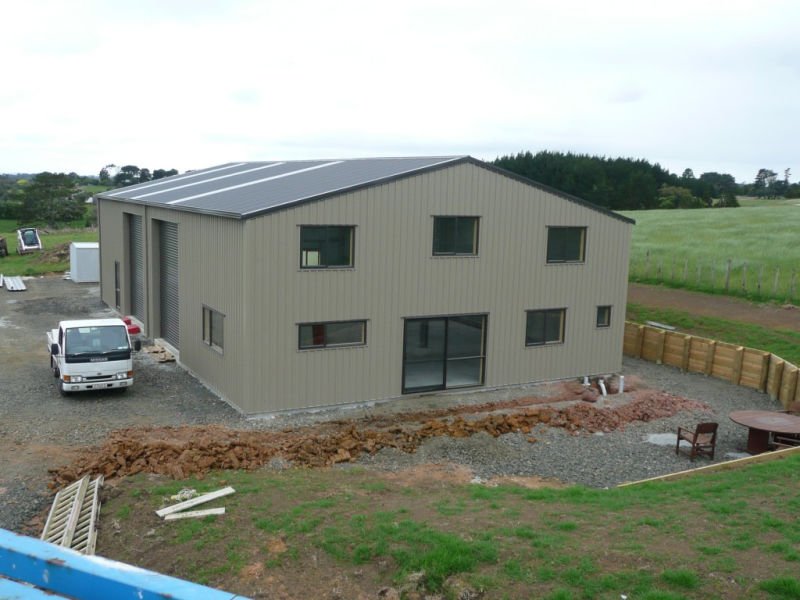

atelier, entrepôt, immeubles de bureau, supermarchés, entrepôts logistiques, salles d'exposition, hangar, abri, etc.

Projet	Entrepôt multi d'envergure
Type	1) Pente simple, double pente, Multi-slope.
	2) Envergure simple, Double-envergure, Multi-span.
	3) Étage simple, doubles étages

Fléau et faisceau	1) Acier Q345 (S355JR) ou Q235 (S235JR) de matériau
	2) Tout le raccordement de boulons
	3) Section transversale en coupe ou variable droite
Purling	c ou z, taille de C100~C320, Z160~Z300
Attache	X ou V ou autres types attache faite à partir de la cornière, de la pipe ronde etc.
Surface	Galvanisée à chaud ou peint
Panneau de toit et de mur	1.EPS, unité centrale, panneau "sandwich" de Rockwool
	tôle de l'acier 2.Single ondulée colorée 0.326~0.6mm profondément, YX28-205-820 (820mm larges) ; 0.326~0.6mm épais, YX15-225-900 (900mm larges) ;  0.326~0.6mm épais, YX35-125-750 (750mm larges) ; ect.
	panneau 3.Sandwich avec l'épaisseur d'isolation d'ENV, de LAINES de ROCHE, d'unité centrale, etc. autour de la largeur de 50mm~150mm, de 950mm ou de 960mm
Accessoires	les courroies semi-transparentes de lucarne, déflecteurs, sifflent vers le bas, à l'extérieur le creux de la jante etc.



Portée d'affaires

• Construction industrielle d'usine ;
• Atelier à plusiers étages de structure métallique, immeuble de bureau, construction civile ;
• Construction élevée de structure métallique (maisons, immeuble de bureau, etc. résidentiels) ;
• Structure métallique de grande envergure (aéroport, gymnase, salle de conférences, etc.) ;



méthode de la connexion 1.the de structure métallique :







      connexion de soudure ou connexion de boulon







2 les caractéristiques de l'acier



• Structure métallique de poids léger
• Une fiabilité plus élevée du travail en acier
• Antivibration en acier (tremblement de terre), choc et bon
• Structure métallique pour un degré plus élevé d'industrialisation
• De l'acier peut être assemblé rapidement et exactement
• Le grand espace intérieur en acier
• Entraîner probablement la structure de cachetage
• Corrosif en acier
• Mauvais acier résistant au feu
• Acier recyclable
• Durée en acier





3. Pentes et performance en acier utilisées généralement d'acier



• Acier de construction de carbone : Q235, Q345.
• Acier de construction faiblement allié de haute résistance
• Acier de construction d'acier et d'alliage de construction de carbone de qualité
• Acier de but spécial
